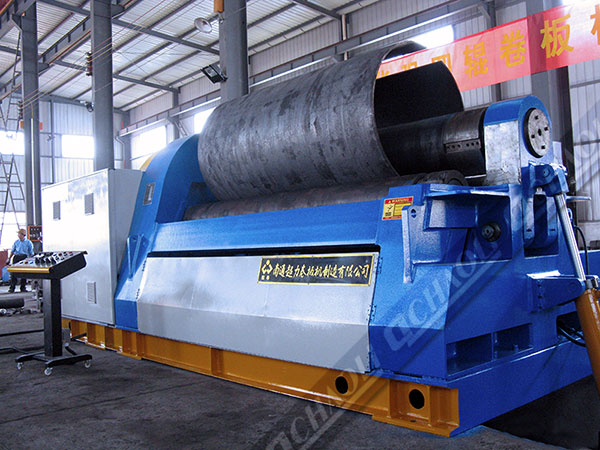

W12斜線四輥卷板機
江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術應用
斜線四輥卷板機的兩側輥作傾斜直線升降運動
上輥或上、下輥均為主動輥
下輥和兩側輥升降采用液壓傳動，升降位移采用計算機控制
液壓控制翻到
設備采用NC或CNC控制
.jpg)

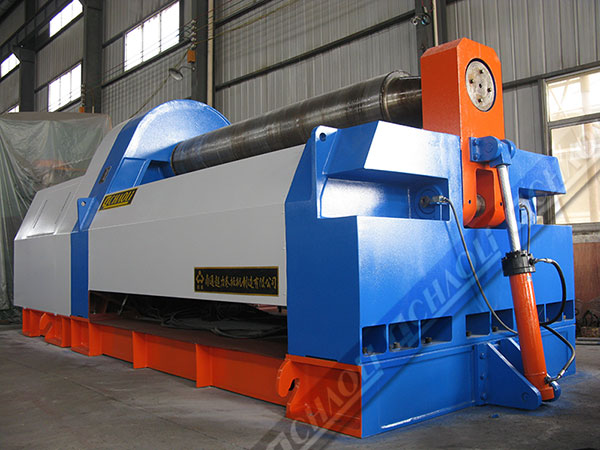

W12斜線四輥卷板機江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術
具有板材端部的預彎功能
能將板材一次上料不需調頭即可完成預彎
對比三輥卷板機雙邊預彎效率高
上下輥夾持，避免板材打滑，成圓質量高
可對料，避免卷板錯邊
可CNC數控一個到次成圓
（注：產量隨設備的自動化程度和卷制工件直徑不同有所增減,特殊工件的卷制會(huì )因為卷制工藝的特殊性影響到產量）
產品資質
江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術
W12斜線四輥卷板機
江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術
W12斜線四輥卷板機
|
設備名稱
|
直線式液壓四輥卷板機
|
直線式液壓四輥卷板機
|
|
規格型號
|
CLW12-30x3000
|
CLW12-30x4000
|
|
最大卷板厚度
|
30mm(Q235)
|
30mm(Q235)
|
|
預彎厚度
|
25mm(Q235)
|
25mm(Q235)
|
|
卷板寬度
|
3000mm
|
4000mm
|
|
最大規格時最小卷筒直徑
|
T30mmxB3000mmxa)min1000mm(as<245MPa)
|
T30mmxB4000mmxOmin1200mm(as<245MPa)
|
|
板材屈服極限
|
245MPa
|
245MPa
|
|
上輥直徑
|
520mn
|
600mm
|
|
下輥直徑
|
500mn
|
560mm
|
|
側輯直徑
|
390mn
|
450mrr
|
|
卷板速度
|
約 4.5m/min
|
約 4.5m/mir
|
|
浪壓系統壓力
|
20MPa
|
20MPa
|
|
液壓電機功率
|
45kw
|
55kw
|
|
設備重重
|
約38.7噸
|
約53噸
|
|
驅動方式
|
液壓馬達、上輥驅動
|
液壓馬達、上輥驅動
|
|
控制方式
|
兼容自動與手動控制
|
兼容自動與手動控制
|
客戶業績
|
序號
|
型 號
|
客 戶
|
|
1
|
W12-20×3000
|
DELTA RAH
|
|
2
|
W12-35×2000
|
Open company EKT
|
|
3
|
W12-30/60×3000
|
中國航空工業集團貴航能發
|
|
4
|
W12-25×2500
|
重慶華強化肥
|
|
5
|
W12-30×2500
|
深圳新星輕合金材料
|
|
6
|
W12-40×2500
|
北京航天長虹金屬波紋管
|
|
7
|
W12-12×3000
|
撫順華宇輕鋼彩板廠
|
|
8
|
W12-25×2000
|
ООО ЗЕНИТ
|
|
9
|
W12-20×700
|
東臺市水泥制品有限公司
|
|
10
|
W12-25×2500
|
ELFOR TL,LTD.
|
|
11
|
W12-25×2000
|
青島東華能源設備制造公司
|
